Te invitamos a explorar los detalles más fascinantes de las fachadas bioclimáticas y a descubrir cómo pueden transformar no solo la apariencia de los edificios, sino también su impacto en el entorno que los rodea. ¡Bienvenido a un viaje hacia un futuro más sostenible y consciente!
Los detalles constructivos
Ya sea que seas un arquitecto en busca de inspiración, un estudiante que se adentra en el mundo del diseño sostenible o un profesional del sector de la construcción interesado en adoptar prácticas más ecoamigables, ¡estás en el lugar adecuado!
Los detalles constructivos muestran la forma de cómo se deben ejecutar ciertos aspectos técnicos de una construcción, como la unión de materiales, la disposición de elementos estructurales, la instalación de sistemas eléctricos o de plomería, entre otros.
En este caso, la representación gráfica de los detalles constructivos describe técnicamente las características y componentes de las fachadas del edificio Bancolombia y del edificio Argos-EAFIT.

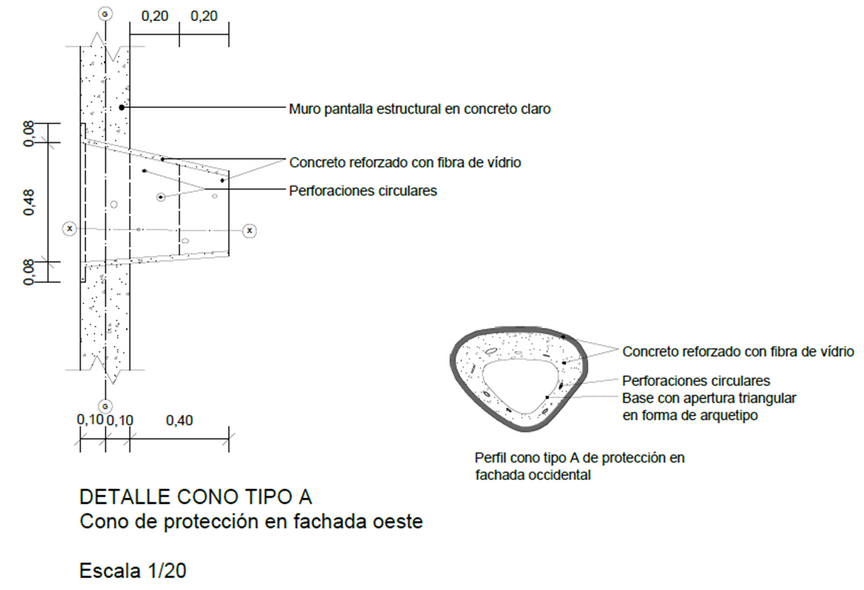

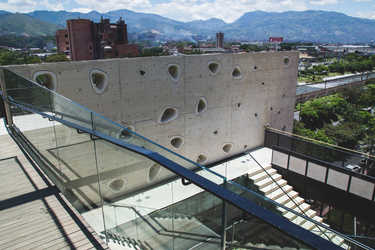

Detalle 1 Argos-EAFIT

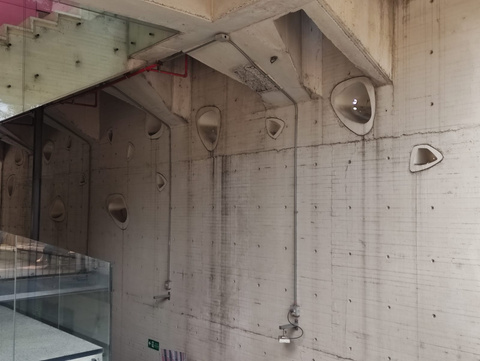

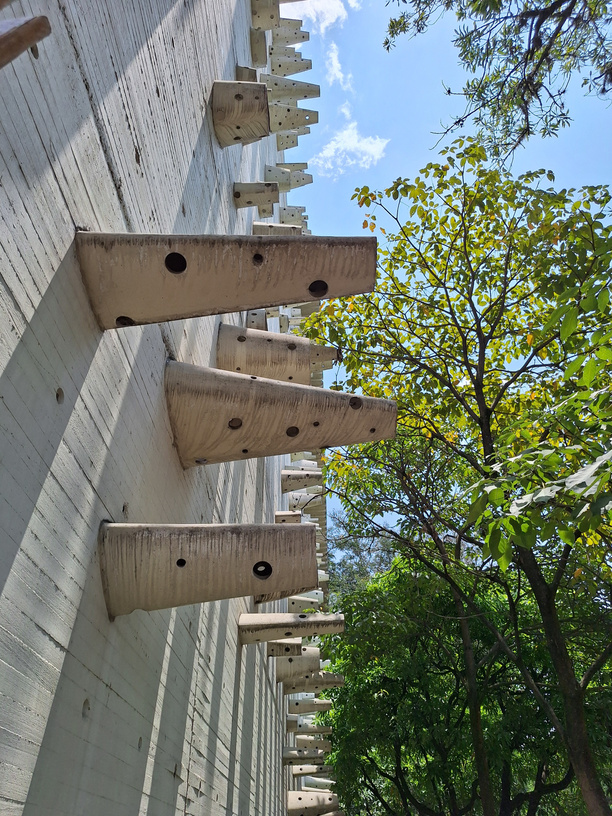

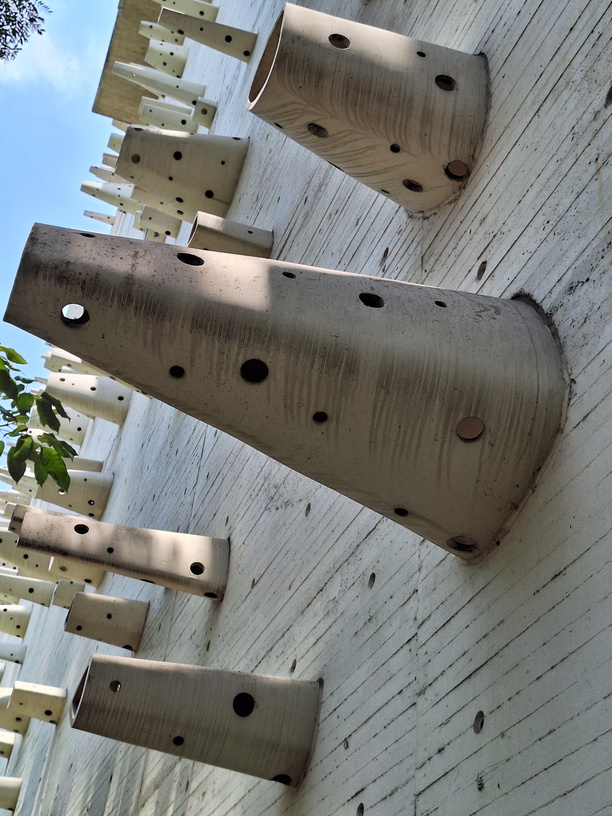

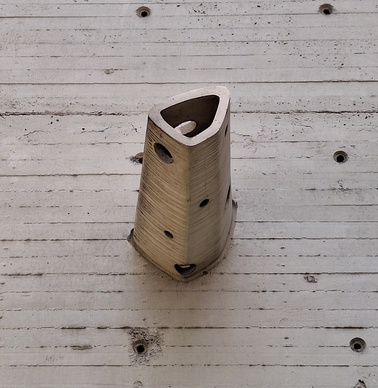

Cono tipo A: El cono de protección permite la circulación de aire para mantener un flujo térmico confortable.
Está ubicado en la parte superior del edificio, se destaca por su forma cónica ascendente, que se estrecha hacia la cima.
Sirve como una chimenea solar, diseñada para capturar y dirigir la luz natural hacia el interior del edificio, por lo que aprovecha al máximo la luz del sol para iluminar los espacios interiores, reduciendo así la dependencia de la iluminación artificial.

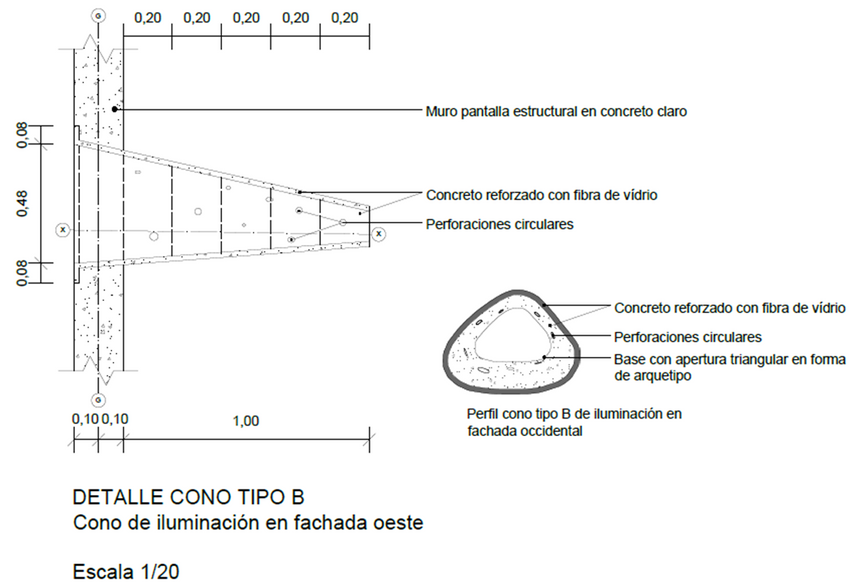

Detalle 2 Argos-EAFIT

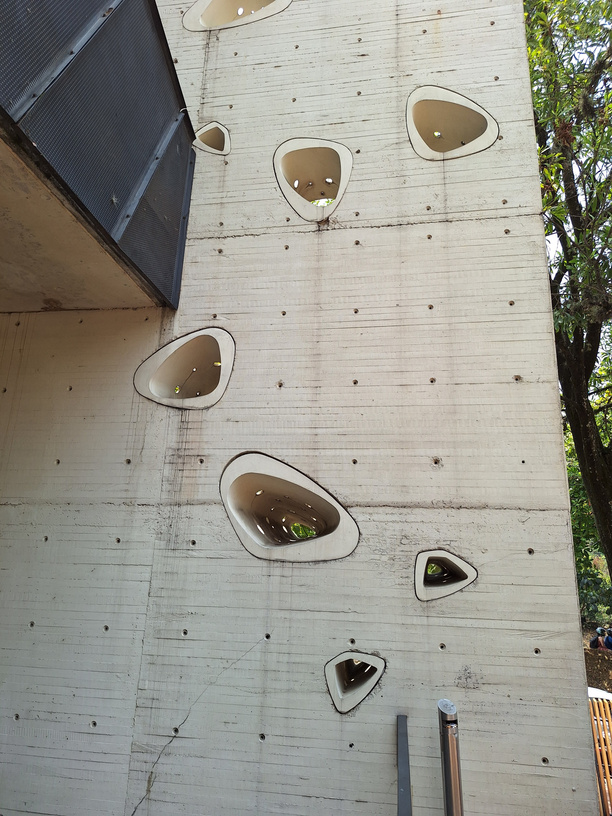

Cono tipo B: El cono de iluminación permite el ingreso de luz natural en zonas con menos incidencia laboral.
A diferencia del cono tipo A, el cono tipo B presenta una forma más ancha en la base y se estrecha hacia la parte superior, creando una silueta elegante y distintiva.
Su función principal es igual que la del cono tipo A, promoviendo un ambiente interior más saludable y energéticamente eficiente.

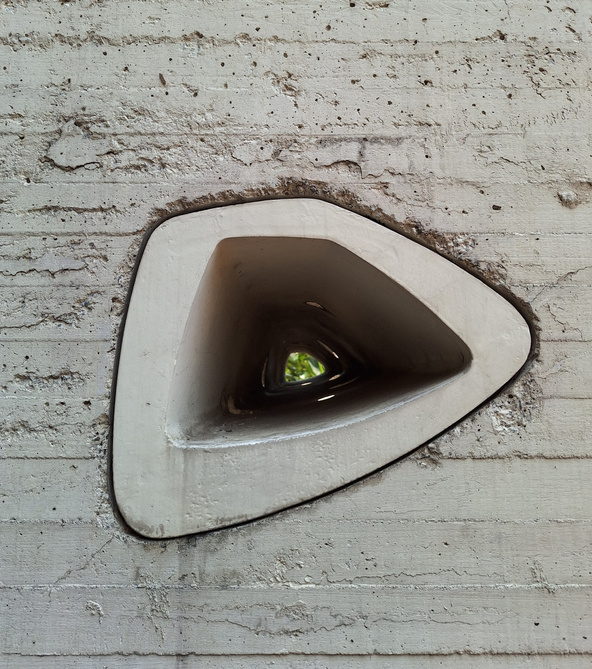

Detalle 3 Argos-EAFIT
Cono tipo C: el cono aleatorio cumple una función estética y de sombras que en su distribución de la fachada mantiene la estética de incertidumbre.
Al igual que los conos tipo A y B, el cono tipo C tiene una forma cónica ascendente, pero se distingue por su ubicación y propósito específico en el diseño del edificio.
Situado estratégicamente en una parte diferente del edificio, también
funciona como una chimenea solar, aprovechando la luz natural para iluminar los espacios interiores de manera eficiente y sostenible. Su diseño único y su función bioclimática lo convierten en un elemento esencial del enfoque ambientalmente consciente del edificio Argos-EAFIT.

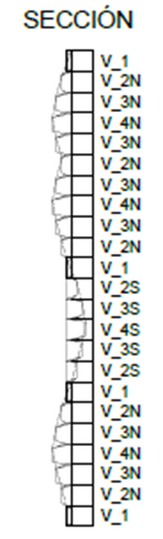

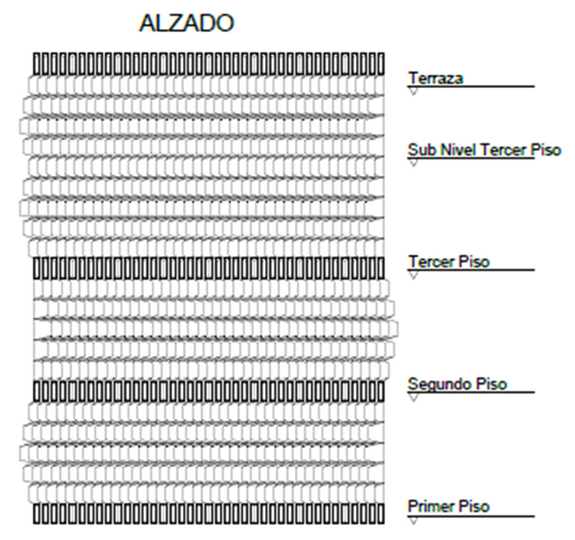

Detalle 4 Argos-EAFIT

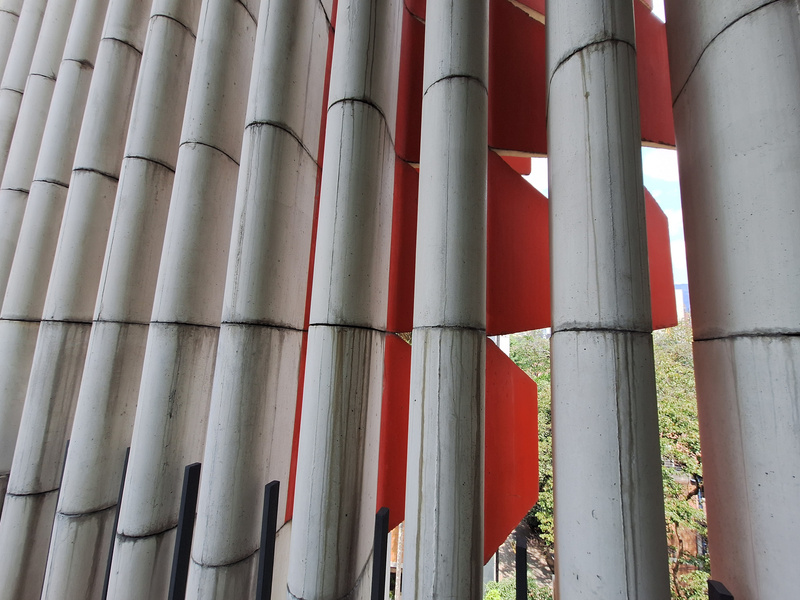

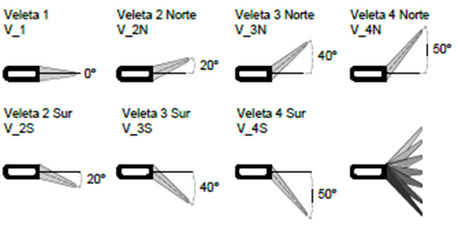

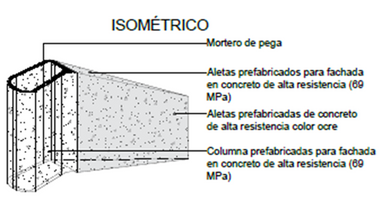

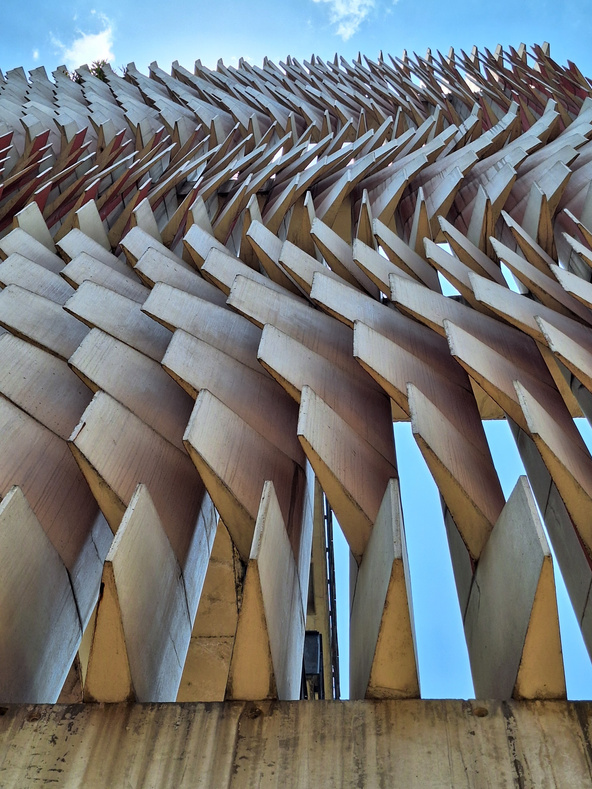

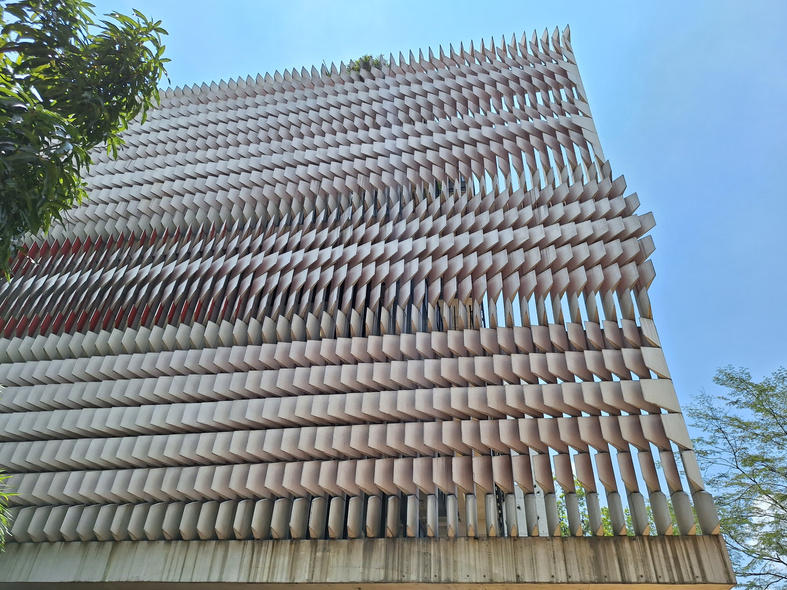

Álabe: es un tejido ondulante desempeña un papel crucial en la regulación del ambiente interior.
Su diseño inteligente crea una sucesión rítmica que permite gestionar la entrada de radiación solar de manera eficiente. A lo largo del día, este tejido experimenta cambios sutiles pero significativos en su configuración, adaptándose a las variaciones en la posición del sol.
Esta capacidad dinámica no solo garantiza un nivel óptimo de iluminación natural, sino que también contribuye a la creación de un ambiente interior confortable.

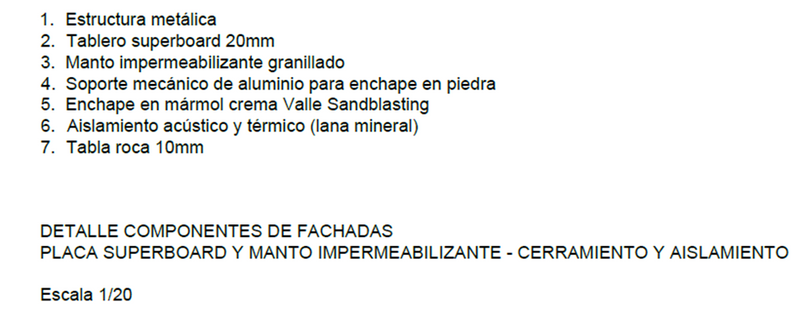

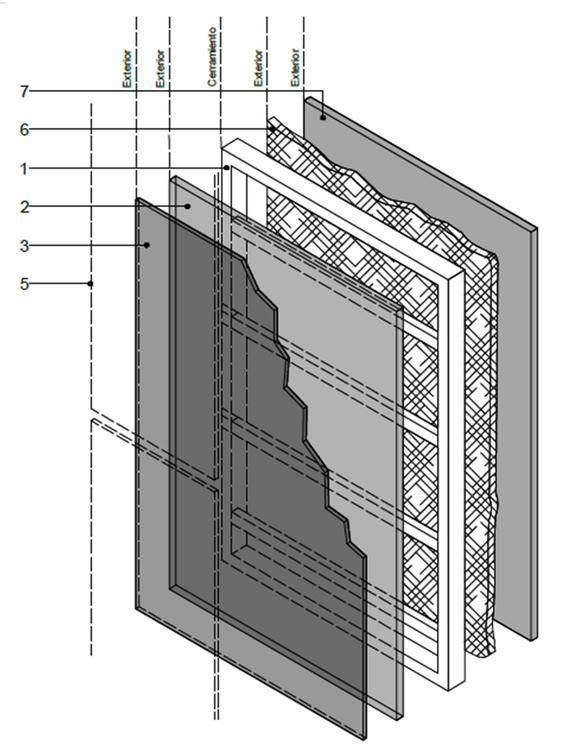

Placa superboard y manto impermeabilizante.
Los cerramientos y aislamientos en fachadas se dividen en: la tabla de superboard ayuda a regular la temperatura interior gracias a su aislamiento térmico, también gracias a su composición densa y solida contribuye a la reducción de ruido. El manto impermeabilizante proporciona protección contra la humedad, filtraciones de agua y/o goteras.

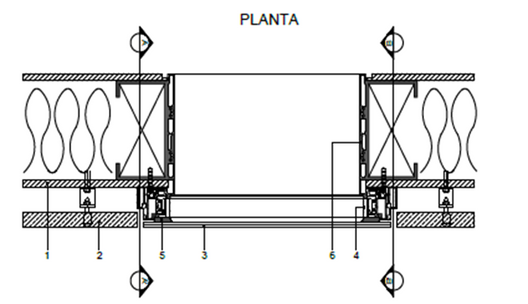

Detalle 2 Bancolombia

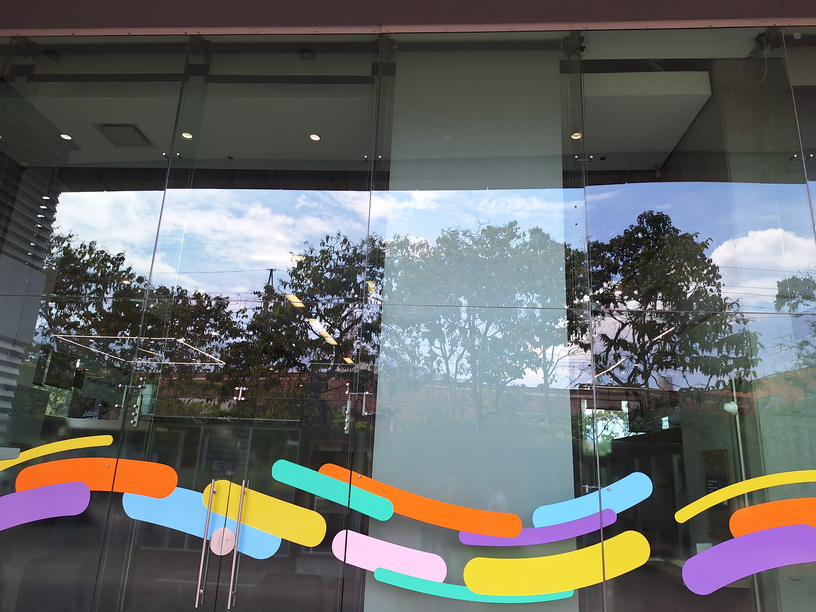

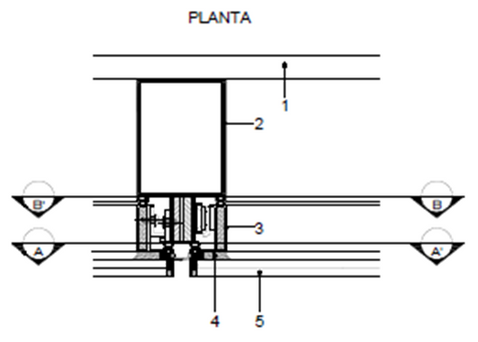

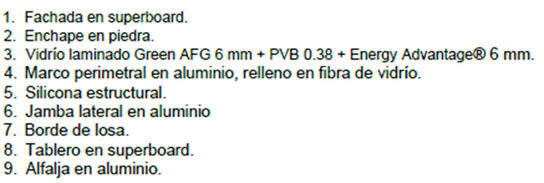

Ventana tipo cinta: permiten la entrada de luz natural y la ventilación, contribuyendo así a la eficiencia energética del edificio.
Esto se debe a que reducen la necesidad de iluminación artificial y ayudan a mantener una temperatura interior confortable gracias a su diseño bioclimático.
Detalle 3 Bancolombia

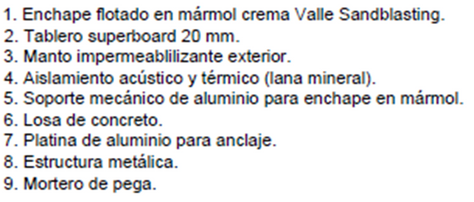

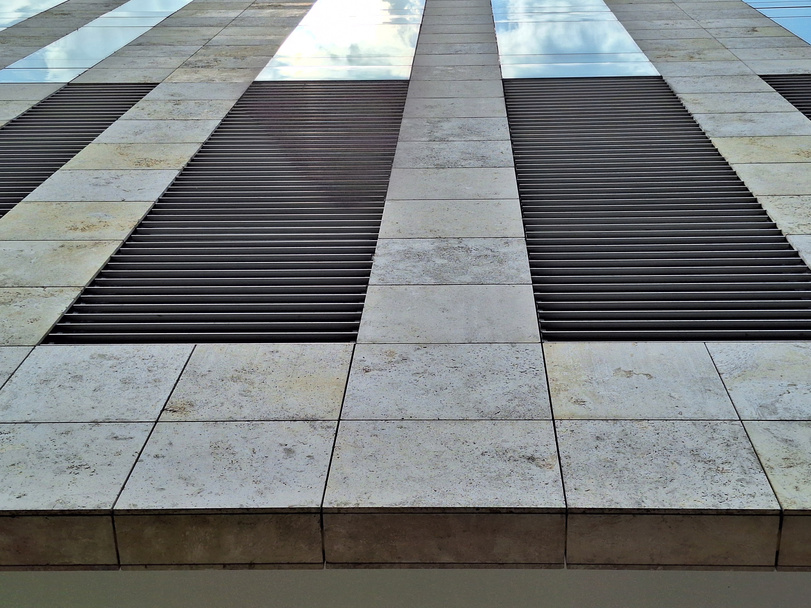

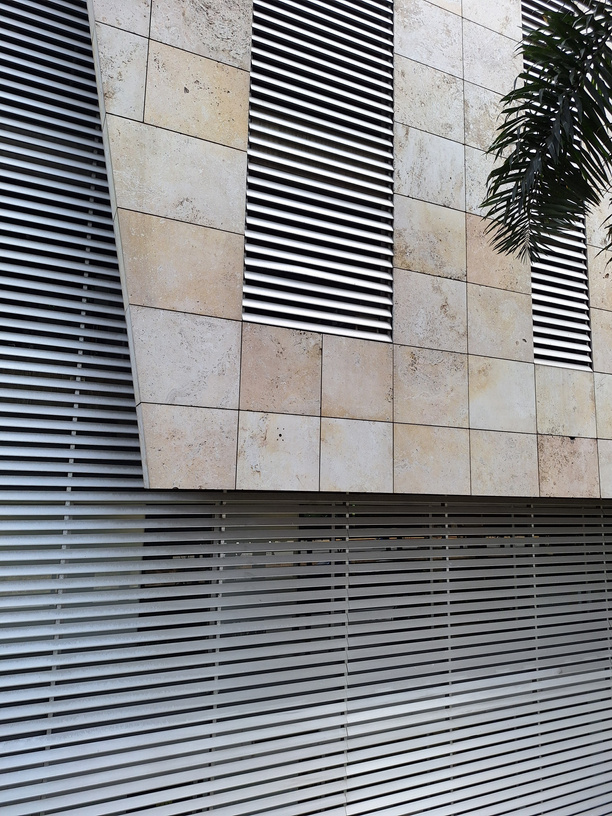

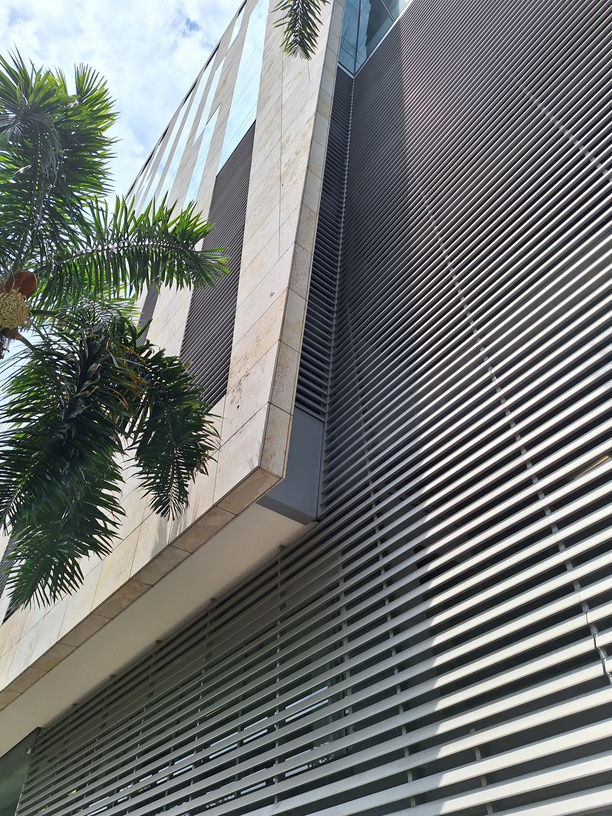

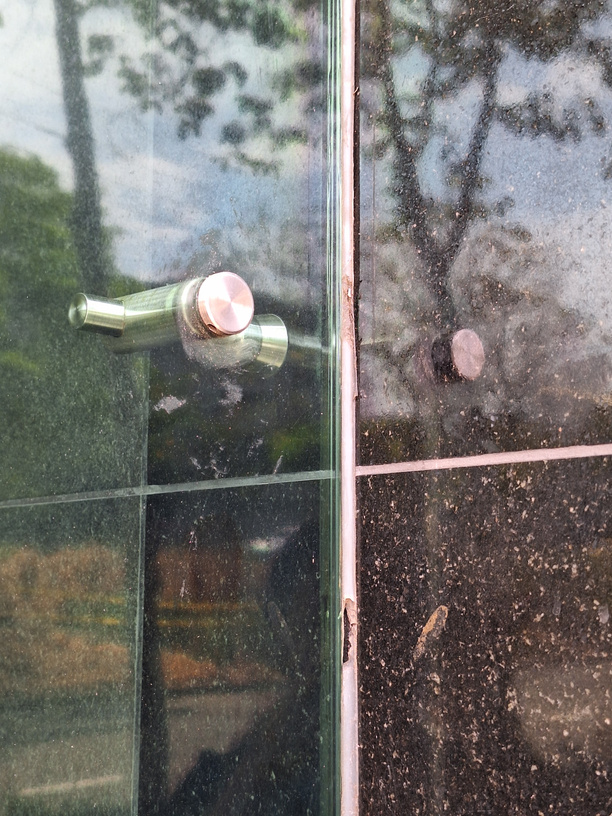

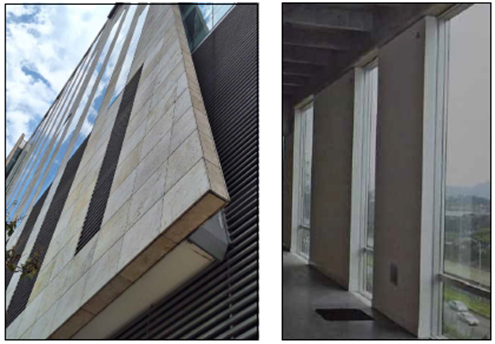

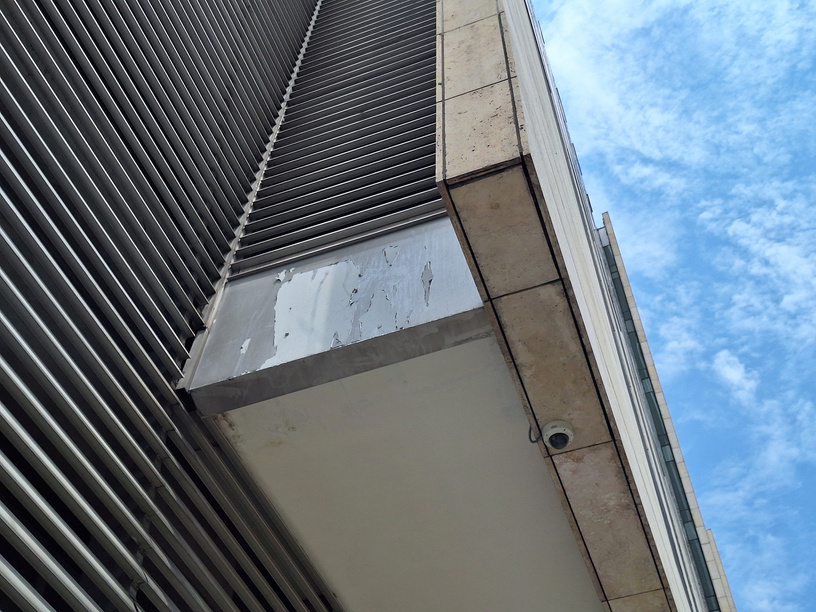

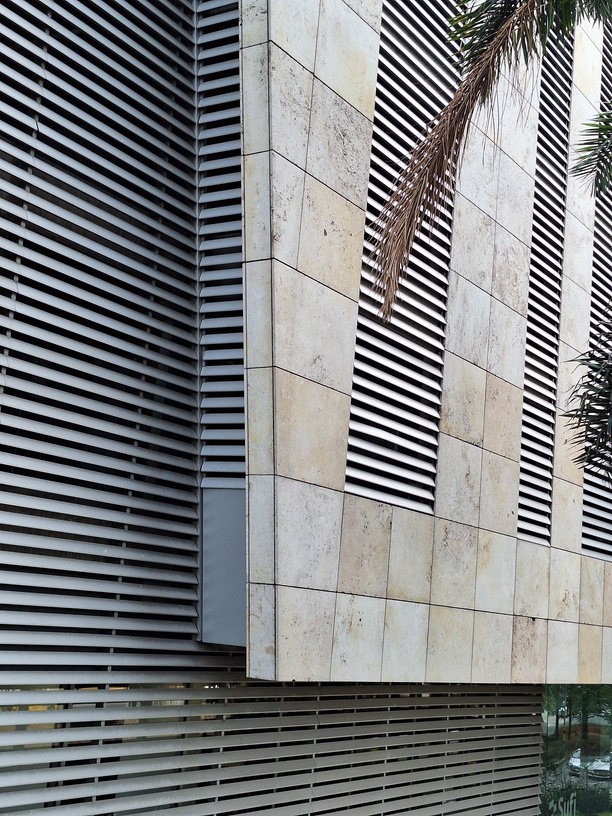

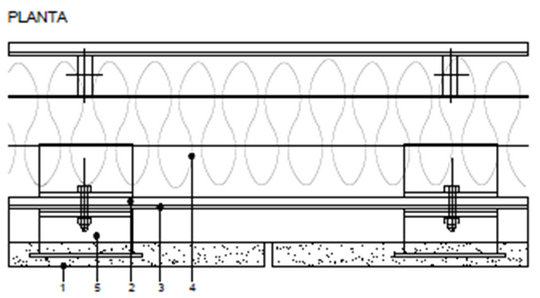

Enchape en piedra.
Las fachadas permiten controlar la temperatura por los efectos de la radiación directa del sol en los costados oriental y occidental.
Se dispone de una doble piel, compuesta por un muro en sistema constructivo liviano y un enchape en piedra ventilada perforada por vanos verticales hacia dichos costados. Este sistema genera una cámara de aire para mejorar el aislamiento térmico.
Detalle 4 Bancolombia

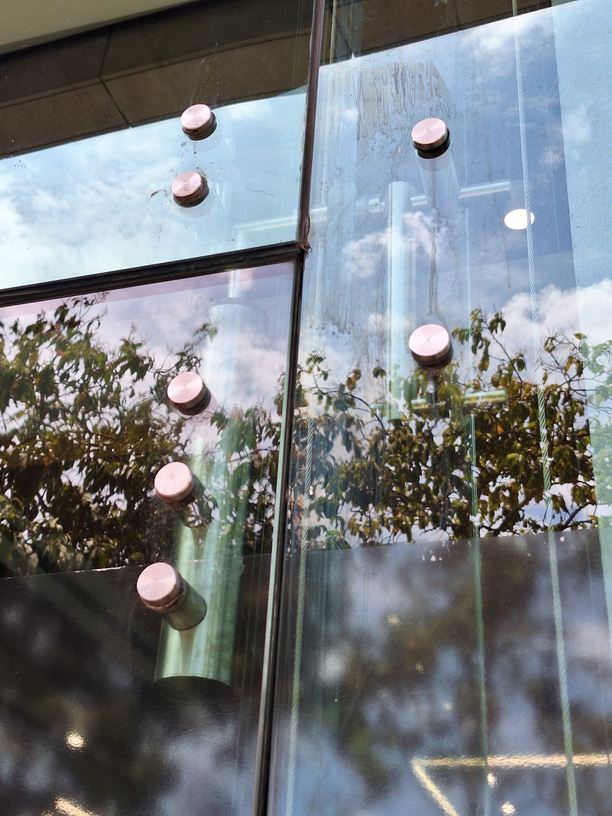

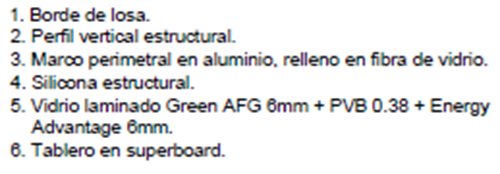

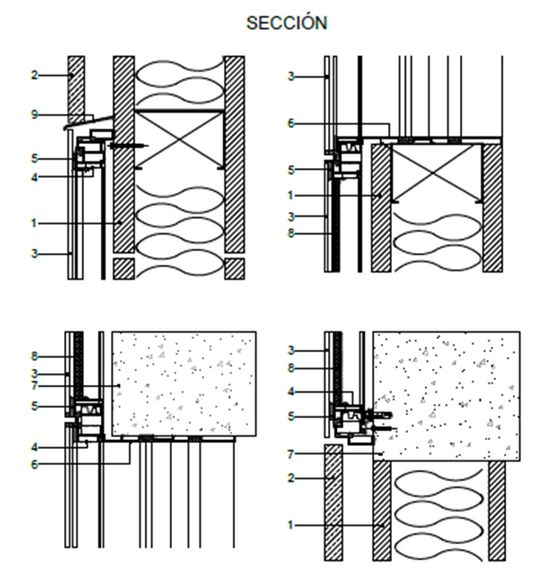

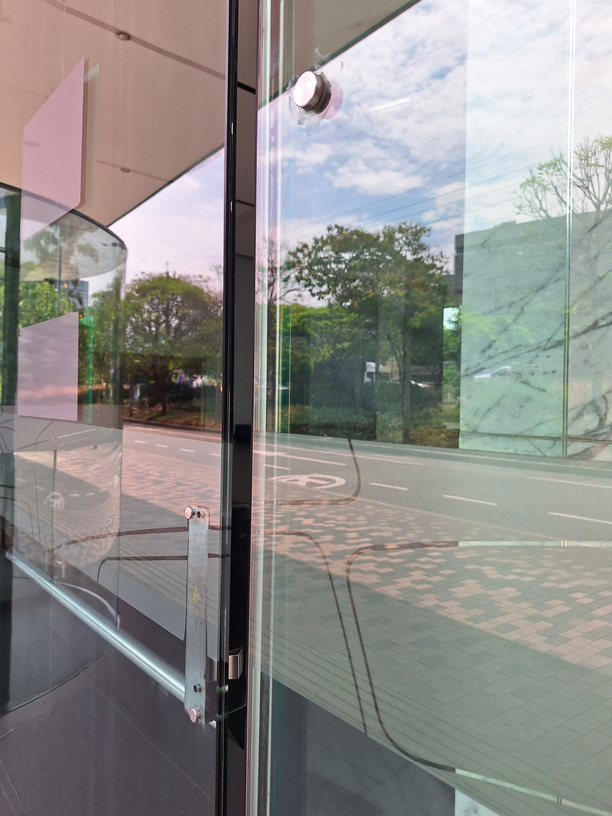

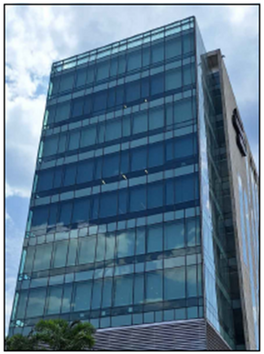

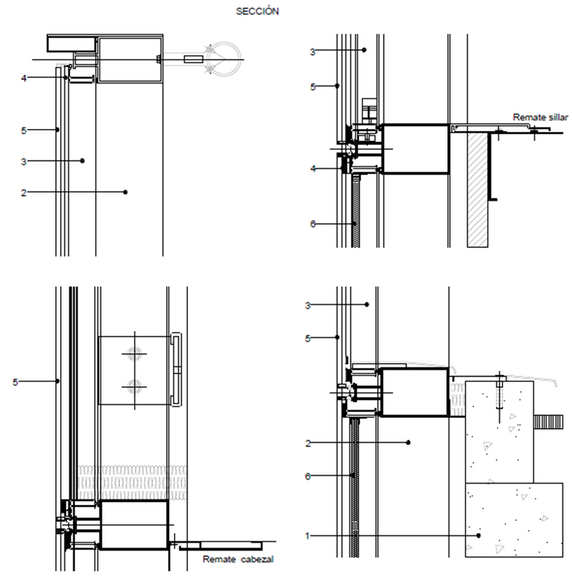

Ventana tipo flotante: proporciona iluminación natural y vistas panorámicas a los ocupantes.
Su diseño maximiza la entrada de luz natural y se caracteriza por estar ubicada en un plano ligeramente sobresaliente del resto de la fachada del edificio, lo que le confiere una apariencia flotante o suspendida en el aire.

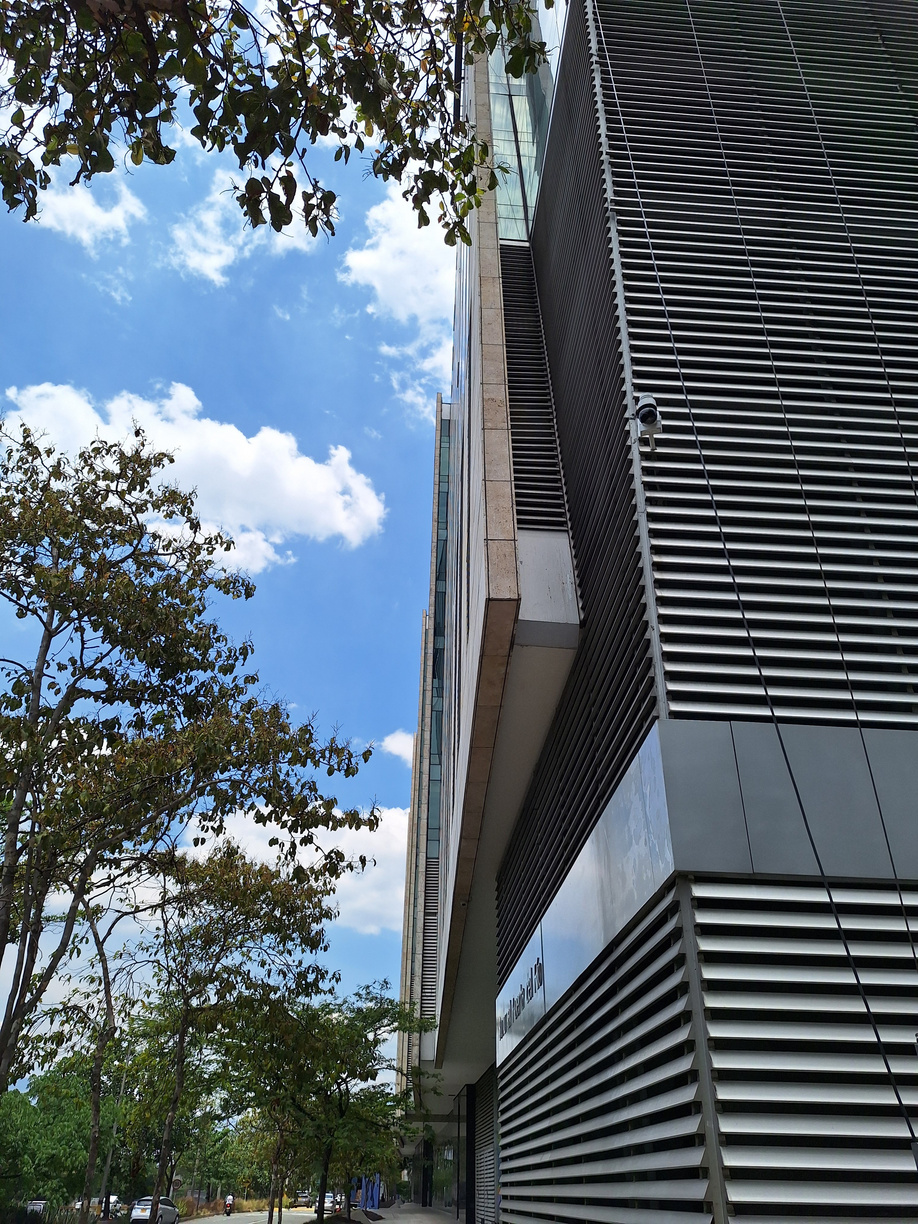

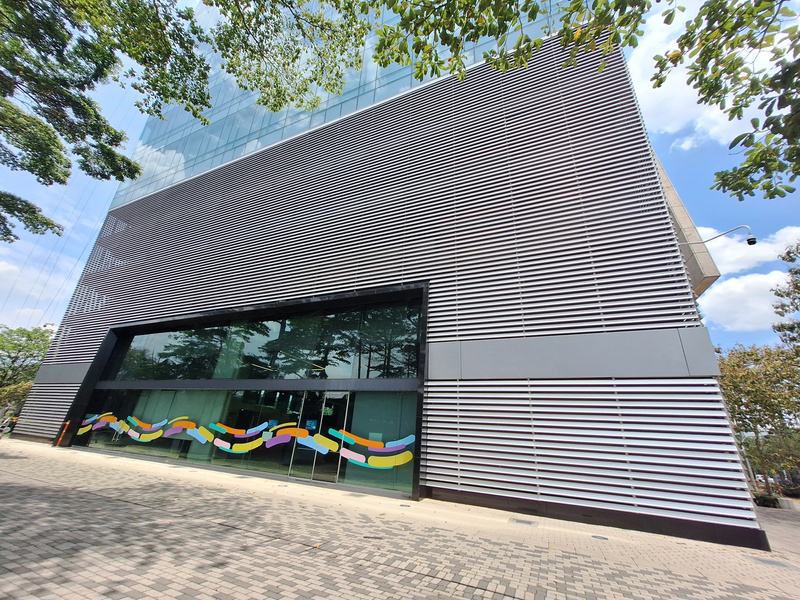

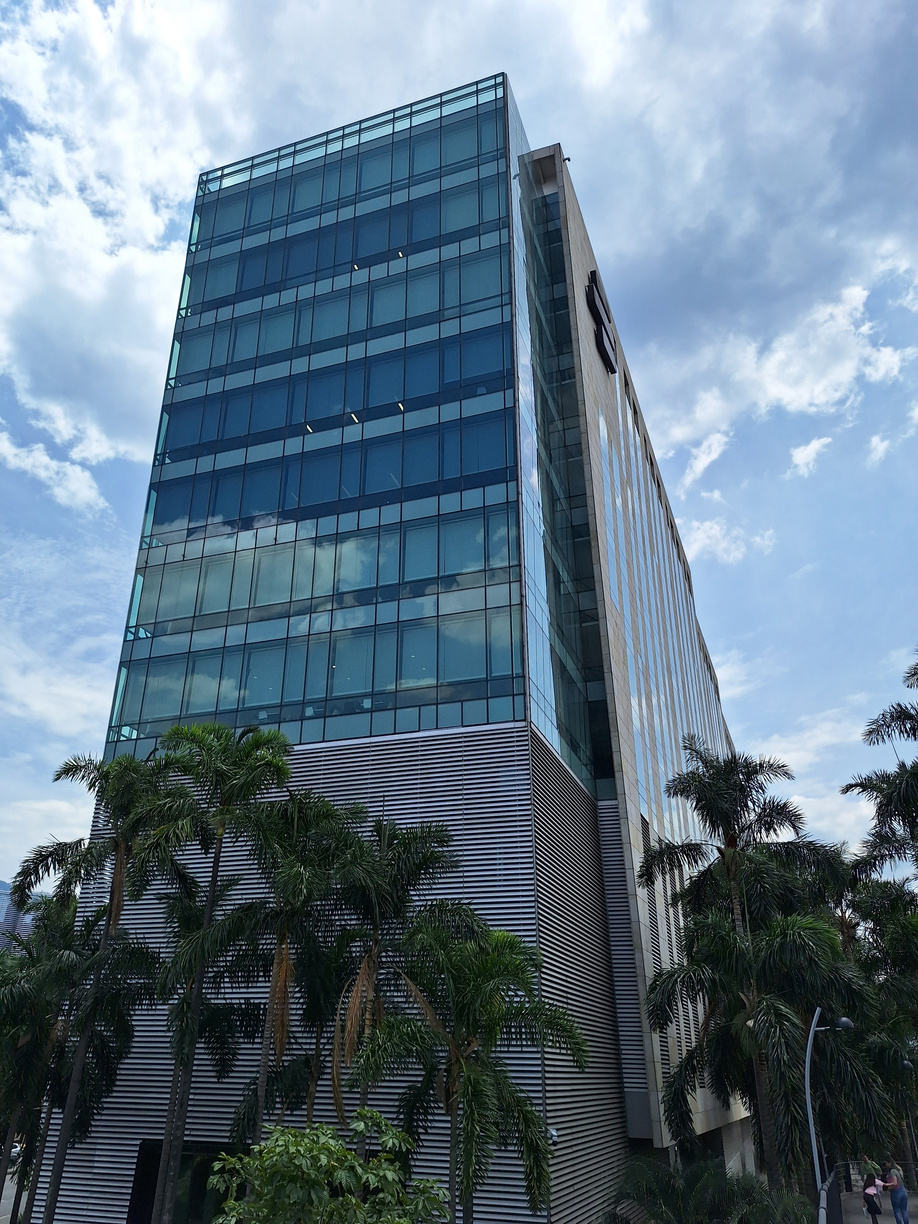

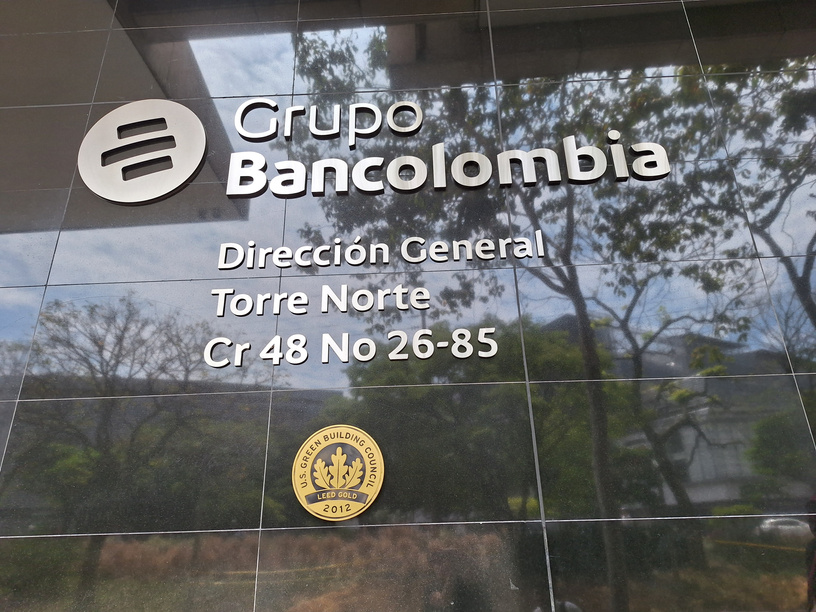

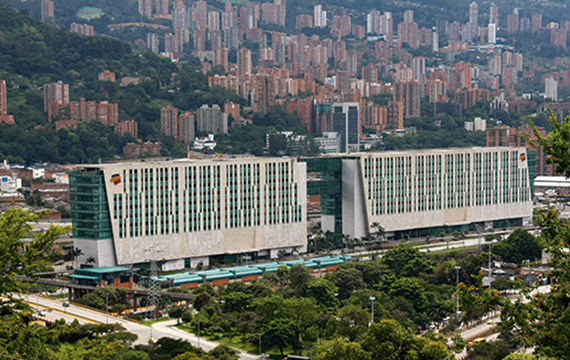

Edificio Bancolombia

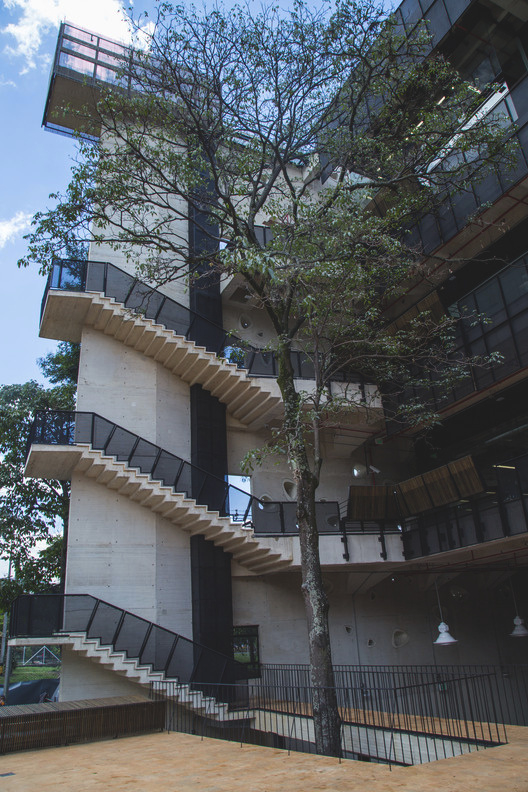

Edificio Argos-EAFIT
